Vad är led-drivrutin 24v 100W?

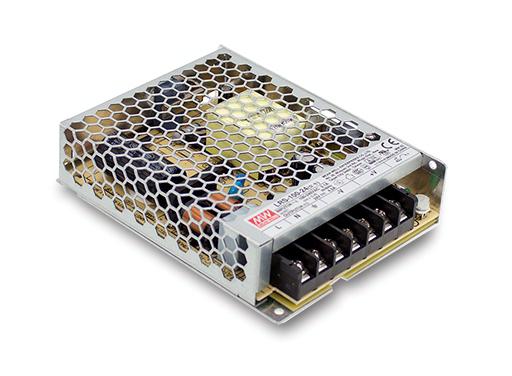

24V 100W LED-drivrutin Mean Well LRS-100-24 strömförsörjning med enkel utgång
LRS-100-serien är en 100 W sluten strömförsörjning med enkel utgång med 30 mm låg profildesign. Genom att anta hela intervallet 85~264VAC-ingång, ger hela serien en utspänningsledning på 3,3V, 5V, 12V, 15V, 24V, 36V och 48V.
Utöver den höga effektiviteten upp till 91%, förbättrar designen av metalliskt näthölje värmeavledningen av LRS-100 att hela serien fungerar från -30 grader till 70 grader under luftkonvektion utan fläkt.
Den levererar en extremt låg strömförbrukning utan belastning (mindre än 0,3W) och gör att slutsystemet enkelt kan möta det globala energibehovet. LRS-100 har de kompletta skyddsfunktionerna och 5G anti-vibrationsförmåga; den följer internationella säkerhetsföreskrifter som TUV BS EN/EN2368-1, BS EN/EN60335-1,BS EN/EN61558-1/-2-16, UL62368-1 och GB 4943.1. LRS-100-serien fungerar som en högt pris-till-prestanda strömförsörjningslösning för olika industriella applikationer.
Varför välja led-drivrutin 24v 100W?
Smal 30 mm låg-hölje i metallnät, fläktlös tyst luftkonvektionskylning
Bred 85~264V full-växelströmingång, universell för globala strömförsörjningsnät
Upp till 91 % hög effektivitet, standby-strömförbrukning mindre än 0,3W för energibesparing
Brett driftstemperaturområde: -30 grader ~ 70 grader, stark värmeavledningsprestanda
Kompletta säkerhetsskydd: kortslutning, överbelastning, överspänning; 5G anti-vibrationsstruktur
Fullständiga internationella säkerhetscertifieringar för hushålls- och industriapplikationer
Hög kostnadsprestanda med officiell 3-års tillverkargaranti
Specifikation
| KATEGORI | PARAMETER | LRS-100-3.3 | LRS-100-5 | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 |
| PRODUKTION | DC SPÄNNING | 3.3V | 5V | 12V | 15V | 24V | 36V | 48V |
| MÄRKAKTUELL | 20A | 18A | 8.5A | 7A | 4.5A | 2.8A | 2.3A | |
| AKTUELLT OMRÅDE | 0 ~ 20A | 0 ~ 18A | 0 ~ 8.5A | 0 ~ 7A | 0 ~ 4.5A | 0 ~ 2.8A | 0 ~ 2.3A | |
| märkeffekt | 66W | 90W | 102W | 105W | 108W | 100.8W | 110.4W | |
| RIPPLE & BULLER (max.) Obs.2 | 100mVp-s | 100mVp-s | 120mVp-s | 120mVp-s | 150mVp-s | 200mVp-s | 200mVp-s | |
| SPÄNNINGSJUSTERING. RÄCKVIDD | 2.97 ~ 3.6V | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | |
| SPÄNNINGSTOLERANS Anm.3 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| LINJEREGLERANDE Anm.4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| LASTREGLERANDE Anm.5 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| INSTÄLLNING, UPPTIDS | colspan="7" | 500ms, 30ms/230VAC | 500ms, 30ms/115VAC vid full belastning | |||||
| VÄNTA TID (Typ.) | colspan="7" | 55ms/230VAC | 10ms/115VAC vid full belastning | |||||
| INPUT | SPÄNNINGSOMRÅDE | colspan="7" | 85 ~ 264VAC | 120 ~ 373VDC (Tål 300VAC överspänning i 5 sekunder. Utan skador) | ||||
| FREKVENSOMRÅDE | colspan="7" | 47 ~ 63 Hz | ||||||
| EFFEKTIVITET (Typ.) | 84.50% | 86% | 88% | 88.50% | 90% | 90.50% | 91% | |
| AC STRÖM (Typ.) | colspan="7" | 1,9A/115VAC | 1,2A/230VAC | |||||
| INRUSH STRÖM (Typ.) | colspan="7" | KALLSTART 50A/230VAC | ||||||
| LÄCKSTRÖM | colspan="7" | <0.75mA / 240VAC | ||||||
| SKYDD | ÖVERBELASTNINGSSKYDDSOMRÅDE | colspan="7" | 110 ~ 150 % nominell uteffekt | |||||
| ÖVERBELASTNINGSSKYDD TYP | colspan="7" | Hickaläge, återställs automatiskt efter att feltillståndet har avlägsnats | ||||||
| ÖVERSPÄNNINGSSKYDDSOMRÅDE | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18.75 ~ 21.75V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | |
| ÖVERSPÄNNINGSSKYDD TYP | colspan="7" | Stäng av o/p-spänningen,-på igen för att återställa | ||||||
| MILJÖ | ARBETSTEMP. | -30 ~ +70 grader (se "Derating Curve") | ||||||
| ARBETSFUKTIGHET | 20 ~ 90 % RH icke-kondenserande | |||||||
| LAGRINGSTEMP., FUKTIGHET | -40 ~ +85 grader, 10 ~ 95 % RH icke-kondenserande | |||||||
| TEMP. KOEFFICIENT | ±0,03 %/grad (0 ~ 50 grader) | |||||||
| VIBRATION | 10 ~ 500 Hz, 5G 10 min./1 cykel, 60 min. var och en längs X-, Y-, Z-axlarna | |||||||
| ÖVERSPÄNNINGSKATEGORI | III; Överensstämmelse med BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; höjd upp till 2000 meter | |||||||
| SÄKERHET & EMC (not 8) | SÄKERHETSSTANDARDER | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, S/8S12Cby, S/8S62Cby. K60950-1 (endast för LRS-100-12/24), BIS IS13252(Del 1): 2010/IEC 60950-1: 2005(NOT 9) godkänd | ||||||
| TÅR SPÄNNING | I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1,25KVAC |
|||||||
| Isoleringsmotstånd | I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25 grader / 70% RH | |||||||
| EMC-UTSLÄPP | Överensstämmelse med BS EN/EN55032 (CISPR32) Klass B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 0532, KCC KCN3N Endast LRS-100-12/24) | |||||||
| EMC IMMUNITET | Överensstämmelse med BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, tung industrinivå, EAC TP TC 020,KC KN32,KN2RS-100(endast för L1RS-140) | |||||||
| ANDRA | MTBF | 3348.9K timmar min. (Telcordia SR-332 / Bellcore); 677,4 Khrs min. (MIL-HDBK-217F, 25 grader) | ||||||
| DIMENSIONERA | 1299730mm (LWH) | |||||||
| FÖRPACKNING | 0,34 kg; 40 st/14,6 kg/0,92 CUFT | |||||||
led drivrutin 24v 100w Applikation
1. Dekorativ LED-belysning inomhus
24V LED-stripbelysning, under-köksbelysning, garderobs-LED-band, TV-väggbelysning i bakgrunden, takinfälld omgivande belysning, LED-lampor för spegelskåp, belysning av butiksviter och vitrinskåp, Hotell, kontor, dekorativ indirekt belysning
2. Reklam & skyltbelysning
Små upplysta kanalbokstäver, logotyper för inomhusljuslåda, skyltar för fönsterreklam, bakgrundsbelysningar för stormarknadshyllor, dekorativ LED-belysning för utställningsmonter inomhus
3. Industriell automation och styrutrustning
PLC, sensor, relä och strömförsörjning för små industriella kontrollpaneler, Lågspänning för transportörer,-lågspänning, styrenheter för små maskiner, Testinstrument, övervakningsutrustning inomhusströmkälla
4. Hushålls- och smarta vitvaror
Kontrollpaneler för smarta hem, odlingslampor för inomhusträdgårdsväxter, strömförsörjning för uppvärmning/belysning för husdjursuppfödning, elektronisk utrustning för gör-det-själv, DIY-LED-projekt med låg-effekt
5. Säkerhets- och övervakningsenheter
Inomhus CCTV-kameror, passersystem, larmvärdar, magnetiska dörrsensorer, strömförsörjning för intercom inomhus
